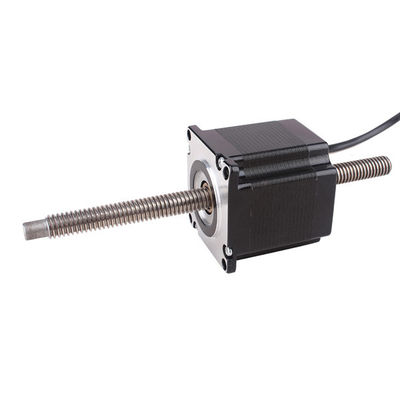

Tipo linear automático 500mm do parafuso do Não-cativo do motor deslizante de sistema de controlo Nema 23
Nossos produtos são aplicados extensamente na máquina de gravura, no plotador do corte, na máquina de matéria têxtil, na impressora 3D, em instrumentos médicos, em equipamento da luz da fase, em robô, em CNC, em fonte da música, e no outro equipamento automático industrial.
nossos produtos principais:
motor deslizante e movimentações híbridos
Motor sem escova e movimentações da C.C.
caixa de engrenagens planetária
Servo motor da C.A.
Motor do eixo
Guia linear e seus pares
Parafuso da bola e seus pares
Dimensões do parafuso movimentador:
| Diâmetro | distância da ligação (milímetros) | começo | comprimento de etapa (milímetros) | Tipo apropriado do motor |
| Tr5 | 2 | 2 | 0,02 | 42HSL-E, 42HSL-N |
| Tr6.5 | 3 | 2 | 0,015 | 42HSL-E, 42HSL-N |
| Tr8 | 2 | 1 | 0,01 | 42HSL-E, 42HSL-N |
| Tr8 | 4 | 2 | 0,02 | 42HSL-E, 42HSL-N |
| Tr8 | 8 | 4 | 0,04 | 42HSL-E, 42HSL-N |
| Tr10 | 2 | 1 | 0,01 | 42HSL-E |
| Tr10 | 4 | 2 | 0,02 | 42HSL-E |
Folha de dados do motor deslizante:
| Modelo No | Ângulo da etapa (°) | Tensão avaliado (V) | (a) atual avaliado | Resistência da fase (Ω) | Indutância da fase (mH) | Guardando o torque (Kg.cm) | Torque do retém (g.cm máximos) | Inércia do rotor (² de g.cm) | Comprimento do motor (milímetros) | Ligações não. | Peso do motor (quilogramas) |
| 57HS56-1504 | 1,8 | 5,7 | 1,5 | 3,8 | 12 | 13,5 | 400 | 300 | 56 | 4 | 0,7 |
| 57HS56-3004 | 1,8 | 2,85 | 3 | 0,95 | 2,8 | 12 | 400 | 300 | 56 | 4 | 0,7 |
| 57HS56-2006 | 1,8 | 3,6 | 2 | 1,8 | 2,8 | 9 | 400 | 300 | 56 | 6 | 0,7 |
| 57HS64-3004 | 1,8 | 3,9 | 3 | 1,3 | 2,2 | 15 | 500 | 380 | 64 | 4 | 0,8 |
| 57HS76-2004 | 1,8 | 8,6 | 2 | 4,3 | 16,2 | 24 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-3004 | 1,8 | 2,7 | 3 | 0,9 | 3,5 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-4004 | 1,8 | 2,4 | 4 | 0,6 | 2,2 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS82-3004 | 1,8 | 4,2 | 3 | 1,4 | 5 | 22 | 700 | 510 | 82 | 4 | 1,2 |
| 57HS82-4004 | 1,8 | 3 | 4 | 0,75 | 3,5 | 20 | 700 | 510 | 82 | 4 | 1,2 |
Dimensões do motor:
