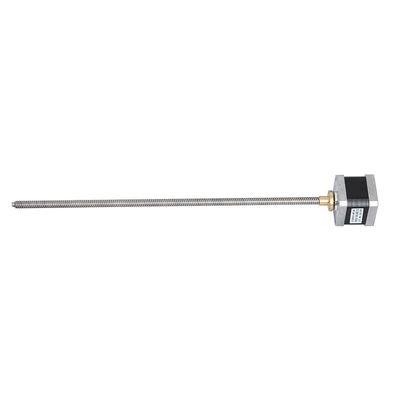

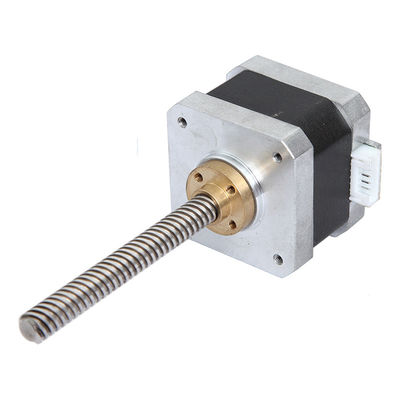

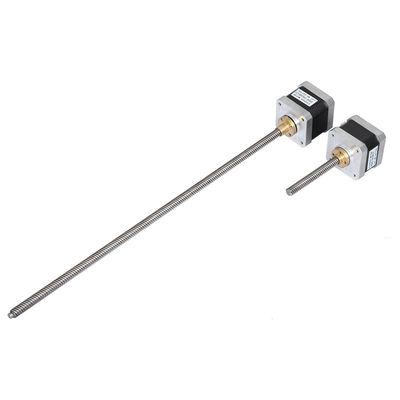

NEMA17 1.8° motor deslizante híbrido de 2 fases
Especificação geral:
| Ângulo da etapa | 1.8° |
| Elevação da temperatura | 80℃ máximo |
| Temperatura ambiental | -20℃ Max∼+50℃ |
| Resistência de isolação | 100M ΩMin., 500VDC |
| Força dielétrica | 500VAC para 1 minuto |
| Jogo radial do eixo | 0.02Max (450g-load) |
| Jogo axial do eixo | 0.08Max (450g-load) |
| Força radial máxima | 28N (20mm da flange) |
| Máximo Asial Força | 10N |
Especificação elétrica:
| Modelo não. |
Ângulo da etapa (°) |
Tensão /Phase (v) | /Phase atual (a) |
Resistência /Phase (Ω) |
Fase da indutância (mH) | Guardando o torque (kg.cm) | Torque do retém (g.cm.Max) | Inércia do rotor (² de g.cm) | Comprimento do motor (milímetros) | Fios de ligação não. | Peso do motor (quilogramas) |
| 42HS29-0804 | 1,8 | 2,3 | 0,8 | 2,9 | 3 | 1,8 | 180 | 25 | 29 | 4 | 0,16 |
| 42HS34-0404 | 1,8 | 12,0 | 0,4 | 30 | 35 | 3,2 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-0844 | 1,8 | 4,8 | 0,84 | 5,75 | 8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-1704 | 1,8 | 2,2 | 1,7 | 1,3 | 1,8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS40-0404 | 1,8 | 12,0 | 0,4 | 30 | 60 | 4,2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-0804 | 1,8 | 5,4 | 0,8 | 6,8 | 12 | 4,5 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1204 | 1,8 | 6,6 | 1,2 | 5,5 | 11 | 5,2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1704 | 1,8 | 3,4 | 1,7 | 2 | 3 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1206 | 1,8 | 4,0 | 1,2 | 3,3 | 3,5 | 2,97 | 220 | 54 | 40 | 6 | 0,28 |
| 42HS48-0404 | 1,8 | 12,0 | 0,4 | 30 | 45 | 4,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1004 | 1,8 | 4,5 | 1 | 4,5 | 10 | 5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1304 | 1,8 | 4,6 | 1,3 | 3,5 | 6,6 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1504 | 1,8 | 4,2 | 1,5 | 2,8 | 5,5 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1684 | 1,8 | 3,4 | 1,68 | 2 | 3,8 | 5,2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-0406 | 1,8 | 12,0 | 0,4 | 30 | 28 | 3,2 | 280 | 68 | 48 | 6 | 0,38 |
| 42HS52-1504 | 1,8 | 4,5 | 1,5 | 3 | 7 | 6,8 | 300 | 95 | 52 | 4 | 0,45 |
| 42HS60-1504 | 1,8 | 3,8 | 1,5 | 2,5 | 6 | 7 | 360 | 95 | 60 | 4 | 0,55 |
Dimensões: Diagrama de fiação:
(Unit=mm)
Canbe L1 e L2 personalizado de acordo com as exigências de clientes.
Processo do produto
Uma vasta gama de aplicação:
Nosso motor deslizante é amplamente utilizado na máquina de gravura, no plotador do corte, na máquina de matéria têxtil, na impressora 3D, em dispositivos médicos, em equipamento de iluminação da fase, em robô, em máquina do CNC, em fonte da música e no outro equipamento automático industrial.
Serviço de primeira classe:
a personalização e o OEM estão disponíveis.
Garantia: 12 meses
Contacte-nos: Nós 24 horas de serviço para você! Se você tem quaisquer perguntas sobre nossos produtos, pleasee para contactar-nos sem algum hestation. É um prazer servir-lo.
Nós temos o pacote padrão para nossos produtos. Nós podemos igualmente fazê-lo conforme suas exigências especiais.
O transporte pode ser arranjado conforme suas exigências. O ar e o transporte do mar são ambos acceptabel.
Mecatrônica Co. de Changzhou JianSanShi, Ltd, localizado na cidade de Changzhou, a província de Jiangsu, specilized no campo de exportar o motor deslizante, o motorista do motor, o motor de BLDC e o motor do PM por diversos anos. Nós temos dois nossa própria base da produção e uma equipe forte do R&D.
Até que agora, JSS tiver um motor deslizante linear variouty das especificações de motores deslizantes híbridos, e diferente, o motor deslizante alinhado, motor deslizante com freio. Devido a seus vida ativa longa, desempenho estável e baixa taxa de falhas, nossos produtos são bem recebidos por clientes. Nós obtivemos a certificação do CE, do RoHS e do ISO9001: 2008.
Se você está interessado em alguns de nossos produtos, sinta por favor livre visitar nosso Web site e contactar-nos diretamente para mais informações. Nós estamos olhando para a frente para cooperar com você!
Certificações:
Informações de contato:
Mecatrônica Co. de Changzhou JianSanShi, Ltd,
Web site: www.jss-motor.com
Endereço: Dai Luo Road 135, cidade de Luoyang, distrito de Wujin, cidade de Changzhou, província de Jiangsu, China
1. Q: Posso eu obter algumas amostras primeiramente?
: Certos, nós somos honrados para oferecer-lhe amostras para sua verificação.
2. Q: Você tem os produtos no estoque?
: Nossos produtos são fabricados de acordo com sua ordem exceto os produtos normais.
3. Q: Que é o prazo de entrega?
: Toma geralmente aproximadamente 7 dias de trabalho, mas o prazo de entrega exato pôde ser diferente para a ordem diferente ou no tempo diferente.
4. Q: Como sua fábrica faz em relação à qualidade controle?
: A qualidade é prioridade. Nós unimos sempre a grande importancia ao controle da qualidade desde o início ao fim da produção. Cada produto será montado inteiramente e testado com cuidado antes do embalado.
5. Q: Que é seus termos de garantia?
: Nós oferecemos termos de garantia diferentes para produtos diferentes. Contacte por favor connosco para detalhes.
