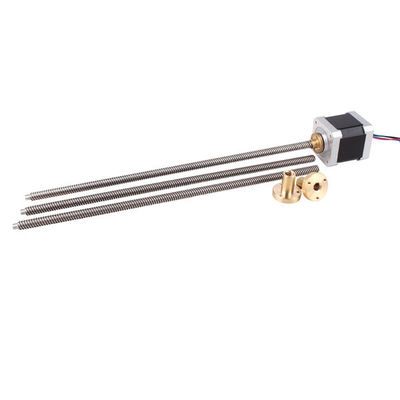

tipo externo linear 5.5kg.cm do motor deslizante do nema 17 para a impressora 3d
Motor deslizante linear do Nema 17
Dimensões do parafuso movimentador:
| Diâmetro | distância da ligação (milímetros) | começo | comprimento de etapa (milímetros) |
Tipo apropriado do motor |
| Tr8 | 2 | 1 | 0,01 | 42HSL-E, 42HSL-N |
| Tr8 | 4 | 2 | 0,02 | 42HSL-E, 42HSL-N |
| Tr8 | 8 | 4 | 0,04 | 42HSL-E, 42HSL-N |
| Tr10 | 2 | 1 | 0,01 | 42HSL-E |
| Tr10 | 4 | 2 | 0,02 | 42HSL-E |
Folha de dados do motor deslizante:
| Modelo No | Ângulo da etapa (°) | Tensão avaliado (V) | (a) atual avaliado | Resistência da fase (Ω) | Indutância da fase (mH) | Guardando o torque (Kg.cm) | Torque do retém (g.cm máximos) | Inércia do rotor (² de g.cm) | Comprimento do motor (milímetros) | Ligações não. | Peso do motor (quilogramas) |
| 42HS29-0804 | 1,8 | 2,3 | 0,8 | 2,9 | 3 | 1,8 | 180 | 25 | 29 | 4 | 0,16 |
| 42HS34-0404 | 1,8 | 12,0 | 0,4 | 30 | 35 | 3,2 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-0844 | 1,8 | 4,8 | 0,84 | 5,75 | 8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-1704 | 1,8 | 2,2 | 1,7 | 1,3 | 1,8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS40-0404 | 1,8 | 12,0 | 0,4 | 30 | 60 | 4,2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-0804 | 1,8 | 5,4 | 0,8 | 6,8 | 12 | 4,5 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1204 | 1,8 | 6,6 | 1,2 | 5,5 | 11 | 5,2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1684 | 1,8 | 2,8 | 1,68 | 1,68 | 3,4 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1704 | 1,8 | 3,4 | 1,7 | 2 | 3 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1206 | 1,8 | 4,0 | 1,2 | 3,3 | 3,5 | 2,97 | 220 | 54 | 40 | 6 | 0,28 |
| 42HS48-0404 | 1,8 | 12,0 | 0,4 | 30 | 45 | 4,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1004 | 1,8 | 4,5 | 1 | 4,5 | 10 | 5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1304 | 1,8 | 4,6 | 1,3 | 3,5 | 6,6 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1504 | 1,8 | 4,2 | 1,5 | 2,8 | 5,5 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1684 | 1,8 | 3,4 | 1,68 | 2 | 3,8 | 5,2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-0406 | 1,8 | 12,0 | 0,4 | 30 | 28 | 3,2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS52-1504 | 1,8 | 4,5 | 1,5 | 3 | 7 | 6,8 | 300 | 80 | 52 | 4 | 0,45 |
| 42HS60-1504 | 1,8 | 3,8 | 1,5 | 2,5 | 6 | 7 | 360 | 95 | 60 | 4 | 0,55 |
Dimensões do motor:
Estes atuadores lineares são motores deslizantes do quadro do NEMA 17 de SureStep com uma extensão de aço inoxidável do parafuso movimentador do rotor. Conjuntamente com a porca fornecida do parafuso, este atuador traduz o torque do motor na pressão linear. Estes atuadores são usados frequentemente com undriven corrediças lineares ou eixos lineares/apoios lineares para criar soluções simples, econômicas do movimento linear.
Aplicações:
Os motores deslizantes lineares são usados em uma vasta gama de indústrias da fabricação e da segurança a médico e à eletrônica. Está aqui alguma aplicação:
