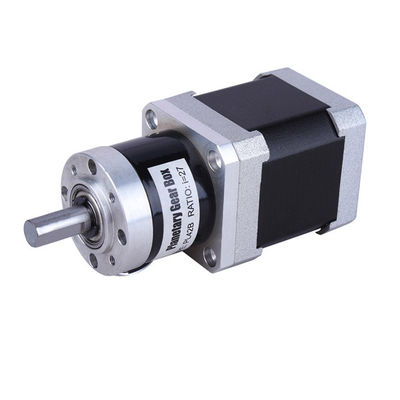

Motor deslizante alinhado planetário do Nema 17 com o motor deslizante da engrenagem da caixa de engrenagens do 10:1 da relação da engrenagem
Co. Ltd. da mecatrônica de Changzhou Jinsanshi é ficado situado na cidade de Changzhou, província de Jiangsu, China. Nós somos uma empresa detalhada que se especialize em produzir e em pesquisar os motores e os motoristas. Nossos produtos principais incluem o motor de etapa híbrido, e o motorista da etapa, servo motor da etapa e motorista, servo motor integrado da etapa, motor deslizante linear, motor deslizante alinhado, motor deslizante com freio, motor sem escova da C.C. E nós somos sempre de pesquisa e desenvolvendo produtos novos.
Nossos produtos são aplicados extensamente na máquina de gravura, no plotador do corte, na máquina de matéria têxtil, na impressora 3D, em instrumentos médicos, em equipamento da luz da fase, em robô, em CNC, em fonte da música, e no outro equipamento automático industrial.

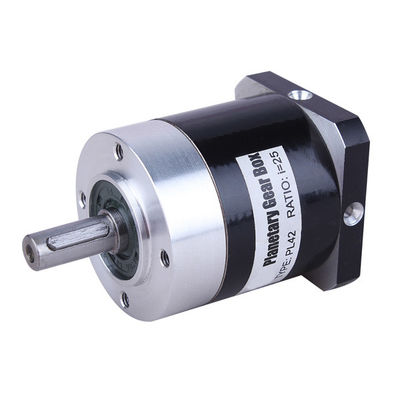

Parâmetros da caixa de engrenagens:
| Especificações | Primeira fase | Segunda etapa | |
| Relação da engrenagem | 4,5,10 | 16,20,25,40,50,100 | |
| Comprimento | milímetro | 42 | 52 |
| Carga avaliado | N.m | 3,5 | 15 |
| Carga máxima | N.m | 6 | 25 |
| Effiency | % | 95 | 90 |
| Blacklash | arcmin | ≤15 | ≤25 |
| Peso | Quilograma | 0,4 | 0,6 |
| Velocidade avaliado da entrada | RPM | 3000 | 3000 |
| Velocidade máxima da entrada | RPM | 5000 | 5000 |
| Classe da proteção | IP | 65 | 65 |
| Lubrificação | lubrifique (lubrificação por toda a vida) | lubrifique (lubrificação por toda a vida) | |
| Ruído | DB | ≤45 | ≤45 |
| Vida | h | ~20000 | ~20000 |
Parâmetros do motor deslizante:
| Modelo No | Ângulo da etapa (掳) | Tensão avaliado (V) | (a) atual avaliado | Resistência da fase (惟) | Indutância da fase (mH) | Guardando o torque (Kg.cm) | Torque do retém (g.cm máximos) | Inércia do rotor (虏 de g.cm) | Comprimento do motor (milímetros) | Ligações não. | Peso do motor (quilogramas) |
| 42HS34-0404 | 1,8 | 12 | 0,4 | 30 | 35 | 3,2 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-0844 | 1,8 | 4,8 | 0,84 | 5,75 | 8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-1704 | 1,8 | 2,2 | 1,7 | 1,3 | 1,8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS40-0404 | 1,8 | 12 | 0,4 | 30 | 60 | 4,2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-0804 | 1,8 | 5,4 | 0,8 | 6,8 | 12 | 4,5 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1204 | 1,8 | 6,6 | 1,2 | 5,5 | 11 | 5,2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1684 | 1,8 | 2,8 | 1,68 | 1,68 | 3,4 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1704 | 1,8 | 3,4 | 1,7 | 2 | 3 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1206 | 1,8 | 4 | 1,2 | 3,3 | 3,5 | 2,97 | 220 | 54 | 40 | 6 | 0,28 |
| 42HS48-0404 | 1,8 | 12 | 0,4 | 30 | 45 | 4,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1004 | 1,8 | 4,5 | 1 | 4,5 | 10 | 5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1304 | 1,8 | 4,6 | 1,3 | 3,5 | 6,6 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1504 | 1,8 | 4,2 | 1,5 | 2,8 | 5,5 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1684 | 1,8 | 3,4 | 1,68 | 2 | 3,8 | 5,2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-0406 | 1,8 | 12 | 0,4 | 30 | 28 | 3,2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS52-1504 | 1,8 | 4,5 | 1,5 | 3 | 7 | 6,8 | 300 | 80 | 52 | 4 | 0,45 |
| 42HS60-1504 | 1,8 | 3,8 | 1,5 | 2,5 | 6 | 7 | 360 | 95 | 60 | 4 | 0,55 |
Dimensões (milímetro):
