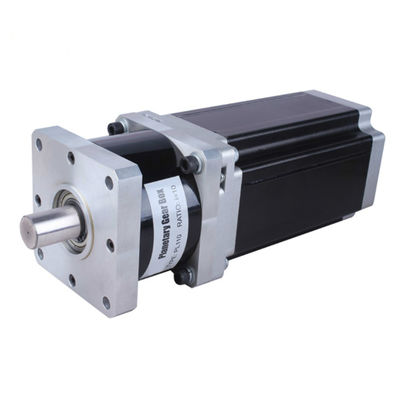

A máquina grande do cnc alinhou o motor deslizante nema34 com a caixa de engrenagens do 1:5
Informações da empresa:
Co. Ltd. da mecatrônica de Changzhou Jinsanshi é uma empresa detalhada que se especialize em produzir e em pesquisar o motor deslizante e o motorista do motor. Nossa empresa é situada na cidade de Changzhou, província de Jiangsu, China. Nós possuímos um grupo excelente com experiência rica na fabricação e na pesquisa. Neste campo, nós temos a experiência rica, de modo que nós possamos resolver os problemas de utilização reais para clientes.
Nossos produtos principais incluem de NEMA 8 do tamanho, NEMA11, NEMA14, NEMA16, NEMA17, NEMA 23, NEMA24, NEMA 34, NEMA 42, motor deslizante híbrido da série NEMA52, e motor deslizante linear dos tamanhos variáveis, motor deslizante com caixa de engrenagens, motor deslizante com freio. E nós temos produtos sobre sistemas de laço fechado para os tamanhos nema23, nema24 e nema34. Além, nós podemos produzir motoristas apropriados para todos os motores.
Aplicação
(Motor deslizante, motor elétrico, motor do freio, motorista do motor, motor da engrenagem, motor do bldc, motor sem escova)
Maquinaria de matéria têxtil, máquina de gravura
Segurança, 4g antena, energia solar
Equipamento de impressão, anunciando o equipamento etc.
Especificação geral:
| Ângulo da etapa | 1.8° |
| Elevação da temperatura | 80℃ máximo |
| Temperatura ambiental | -20℃ Max∼+50℃ |
| Resistência de isolação | 100M ΩMin., 500VDC |
| Força dielétrica | 500VAC para 1 minuto |
| Jogo radial do eixo | 0.02Max (450g-load) |
| Jogo axial do eixo | 0.08Max (450g-load) |
| Força radial máxima | 220N (20mm da flange) |
| Máximo Asial Força | 60N |
Especificações elétricas:
| Modelo não. |
Ângulo da etapa (°) |
Tensão avaliado (v) |
Corrente avaliado (a) |
Resistência da fase (Ω) |
Guardando o torque (kg.cm) |
Rotor Inércia (² de g.cm) |
Torque do retém (g.cm máximos) |
Comprimento do motor (milímetro) |
Fios de ligação não. |
| 86hs65-3004 | 1,8 | 3,3 | 3 | 1,1 | 28 | 1000 | 800 | 65 | 4 |
| 86hs68-4004 | 1,8 | 1,3 | 4 | 0,33 | 35 | 1200 | 1000 | 68 | 4 |
| 86hs78-4004 | 1,8 | 1,5 | 4 | 0,38 | 35 | 1400 | 1200 | 78 | 4 |
| 86hs78-4204 | 1,8 | 1,9 | 4,2 | 0,45 | 45 | 1400 | 1200 | 78 | 4 |
| 86hs78-6008 | 1,8 | 3,0 | 6 | 0,5 | 45 | 1400 | 1200 | 78 | 8 |
| 86hs82-4504 | 1,8 | 1,4 | 4,5 | 0,32 | 45 | 1500 | 1300 | 82 | 4 |
| 86hs82-5608 | 1,8 | 2,0 | 5,6 | 0,35 | 50 | 1500 | 1300 | 82 | 8 |
| 86hs100-5004 | 1,8 | 2,5 | 5 | 0,5 | 68 | 2100 | 2000 | 100 | 4 |
| 86hs100-5008 | 1,8 | 2,5 | 5 | 0,5 | 65 | 2100 | 2000 | 100 | 8 |
| 86hs118-6004 | 1,8 | 3,6 | 6 | 0,6 | 85 | 2700 | 2400 | 118 | 4 |
| 86hs118-5608 | 1,8 | 3,4 | 5,6 | 0,6 | 85 | 2700 | 2400 | 118 | 8 |
| 86hs156-5504 | 1,8 | 3,9 | 5,5 | 0,7 | 120 | 4000 | 3600 | 156 | 4 |
| 86hs156-6204 | 1,8 | 3,6 | 6,2 | 0,75 | 122 | 4000 | 3600 | 156 | 4 |

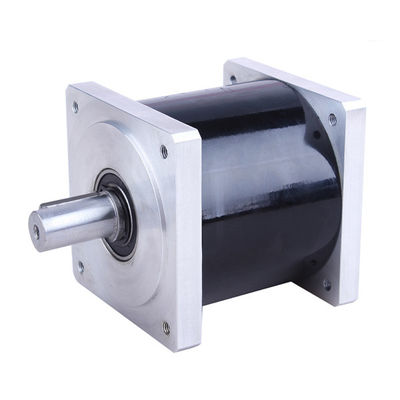

Especificação da caixa de engrenagens:
| Especificação | Primeiro nível | Segundo nível |
| Relação da engrenagem | 4/5/10 | 16/20/2/40/50/100 |
| Comprimento L1/mm | 76 | 87 |
| Load/Nm avaliado | 50 | 80 |
| Load/Nm louco | 100 | 160 |
| Eficiência | 96 | 94 |
| Flash traseiro/arcmin | <> | <> |
| Weight/Kg | 0,8 | 2,5 |
| Velocidade avaliado da entrada/RPM | 3000 | 3000 |
| Velocidade máxima da entrada/RPM | 5000 | 5000 |
| Nível da proteção | IP65 | IP65 |
| lubrificação | Graxa (que lubrifica o corpo) | Graxa (que lubrifica o corpo) |
| Noise/dB | <> | <> |
| Life/h | 20000 | 20000 |
Tamanho da instalação: Diagrama de fiação:
(Unit=mm)
L1 e L2 podem ser personalizados de acordo com as exigências de clientes.
