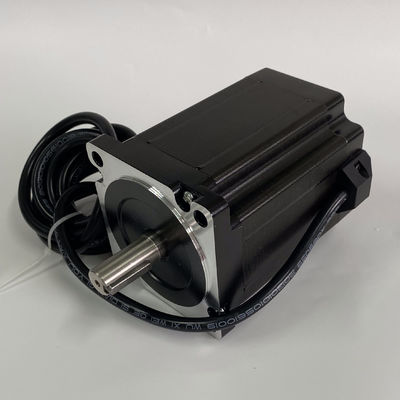

Fase 8.5N.M do tamanho 2 do Nema 34 do motor deslizante da máquina 86mm do Cnc do robô
Nossos produtos principais incluem de NEMA 8 do tamanho, NEMA11, NEMA14, NEMA16, NEMA17, NEMA 23, NEMA24, NEMA 34, NEMA 42, motor deslizante híbrido da série NEMA52, e motor deslizante linear dos tamanhos variáveis, motor deslizante alinhado, motor deslizante com freio. E nós temos produtos sobre o sistema servo fácil dos tamanhos nema17, nema23, nema24 e nema34. Além, nós podemos produzir motoristas apropriados para todos os motores. E nós somos sempre de pesquisa e desenvolvendo produtos novos.
Aplicações:
O motor deslizante é aplicado extensamente na máquina de gravura, na máquina de matéria têxtil, na impressora 3D, em instrumentos médicos, em equipamento da luz da fase, em robô, em CNC, em fonte da música, e no outro equipamento automático industrial.
NEMA 34 2 motor deslizante híbrido da fase 1.8°
Especificação:
| Anjo da etapa | 1.8° |
| Elevação da temperatura | 80℃ |
| Temperatura ambiental | -20℃ máximo ~ +50℃ |
| Resistência de Isulation | 100MΩ mínimo, 500VDC |
| Força dielétrica | 500VAC para 1 minuto |
| Jogo radial do eixo | 0,02 máximo (450g-load) |
| Jogo axial do eixo | 0,08 máximo (450g-load) |
| Força radial máxima | 75N (20mm da flange) |
| Força axial máxima | 15N |
Especificações elétricas:
| Modelo No | Ângulo da etapa (°) | Tensão avaliado (V) | (a) atual avaliado | Resistência da fase (Ω) | Indutância da fase (mH) | Guardando o torque (Kg.cm) | Torque do retém (g.cm máximos) | Inércia do rotor (² de g.cm) | Comprimento do motor (milímetros) | Ligações não. | Peso do motor (quilogramas) |
| 86HS65-3004 | 1,8 | 3,3 | 3 | 1,1 | 6,5 | 28 | 800 | 1000 | 65 | 4 | 1,7 |
| 86HS65-4004 | 1,8 | 2,8 | 4 | 0,7 | 3,9 | 32 | 1000 | 1200 | 68 | 4 | 1,7 |
| 86HS78-4004 | 1,8 | 1,5 | 4 | 0,38 | 2,5 | 35 | 1200 | 1400 | 78 | 4 | 2,3 |
| 86HS78-4204 | 1,8 | 1,9 | 4,2 | 0,45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2,3 |
| 86HS78-6008 | 1,8 | 3,0 | 6 | 0,5 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2,3 |
| 86HS82-4504 | 1,8 | 1,4 | 4,5 | 0,32 | 2,8 | 45 | 1300 | 1500 | 82 | 4 | 2,5 |
| 86HS82-5608 | 1,8 | 2,0 | 5,6 | 0,35 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2,5 |
| 86HS100-5004 | 1,8 | 2,5 | 5 | 0,5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3,2 |
| 86HS100-5008 | 1,8 | 2,5 | 5 | 0,5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3,2 |
| 86HS118-6004 | 1,8 | 3,6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3,7 |
| 86HS118-5608 | 1,8 | 3,4 | 5,6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 8 | 3,7 |
| 86HS118-6008 | 1,8 | 3,6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 8 | 3,7 |
| 86HS156-5504 | 1,8 | 3,9 | 5,5 | 0,7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5,5 |
| 86HS156-6204 | 1,8 | 4,7 | 6,2 | 0,75 | 9 | 122 | 3600 | 4000 | 156 | 4 | 5,5 |
| 86HS156-5608 | 1,8 | 3,6 | 5,6 | 0,65 | 9 | 120 | 3600 | 4000 | 156 | 8 | 5,5 |
Dimensões:
