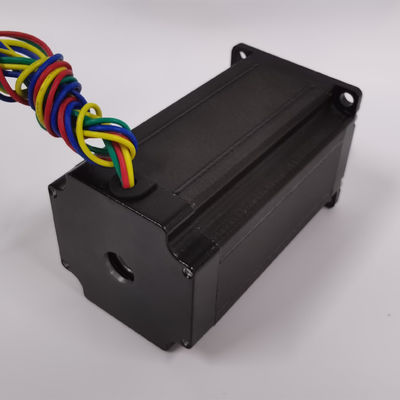

Máquina híbrida 20nm do CNC do motor deslizante do Nema 42 que guarda o torque
Nossos produtos principais incluem o motor de etapa híbrido, e o motorista da etapa, servo motor da etapa e motorista, servo motor integrado da etapa, motor deslizante linear, motor deslizante alinhado, motor deslizante com freio, motor sem escova da C.C. E nós somos sempre de pesquisa e desenvolvendo produtos novos.
Nossos produtos são aplicados extensamente na máquina de gravura, no plotador do corte, na máquina de matéria têxtil, na impressora 3D, em instrumentos médicos, em equipamento da luz da fase, em robô, em CNC, em fonte da música, e no outro equipamento automático industrial.
Specifiation geral
Ângulo da etapa | 1.8° |
Elevação da temperatura | 80℃ máximo |
Temperatura ambiental | -20℃ Max∼+50℃ |
Resistência de isolação | 100M ΩMin., 500VDC |
Força dielétrica | 500VAC para 1 minuto |
Jogo radial do eixo | 0.02Max (450g-load) |
Jogo axial do eixo | 0.08Max (450g-load) |
Força radial máxima | 220N (20mm da flange) |
Máximo Asial Força | 60N |
Parâmetros do motor deslizante:
Modelo No | Ângulo da etapa (°) | (a) atual avaliado | Resistência da fase (Ω) | Indutância da fase (mH) | Guardando o torque (N.M) | Inércia do rotor (² de Kg.cm) | Comprimento do motor (milímetros) | Ligações não. | Peso do motor (quilogramas) |
110HS99-5504 | 1,8 | 5,5 | 0,72 | 10,9 | 11 | 108 | 99 | 4 | 5 |
110HS115-6004 | 1,8 | 6 | 0,44 | 7,17 | 12 | 132 | 115 | 4 | 6,2 |
110HS150-6504 | 1,8 | 6,5 | 0,72 | 12,8 | 20 | 210 | 150 | 4 | 8,4 |
110HS168-6004 | 1,8 | 6 | 0,9 | 16 | 24 | 240 | 168 | 4 | 9,8 |
110HS201-8004 | 1,8 | 8 | 0,71 | 15,38 | 33 | 330 | 201 | 4 | 11,7 |
Acima somente para produtos representativos, os produtos do pedido especial podem ser feitos de acordo com o pedido do cliente. |
Dimensões (milímetro):
