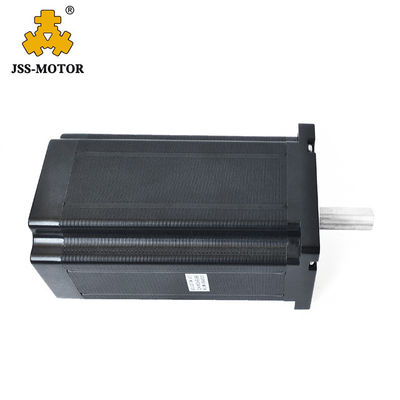

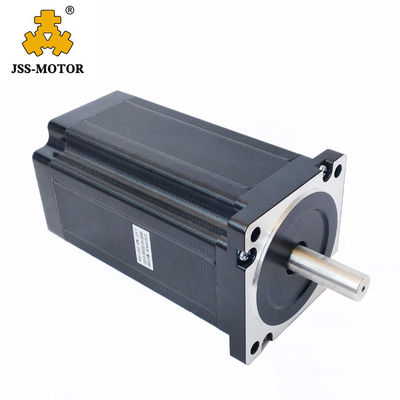

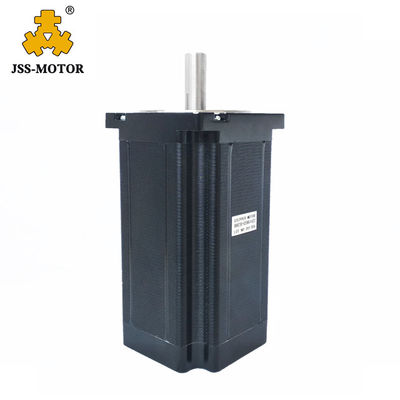

Motor deslizante do Nema 34 mais altos do torque 12nm 86HS156-6204A motor deslizante híbrido de 2 fases
Pode ser aplicado na máquina de gravação, plotador do corte, máquina de matéria têxtil, 3D impressora, instrumentos médicos, equipamento da luz da fase, robô, CNC, fonte da música, e a outra variedade automática industrial de equipment.a de equipamento e de instrumentos da automatização da pequena escala, tais como a máquina de etiquetas, máquina de corte, máquina de embalagem, máquina de desenho, executa sempre bem quando é usado no equipamento que exige para a baixo-vibração, de baixo nível de ruído, a elevada precisão e o de alta velocidade.
Specifiation geral
| Ângulo da etapa | 1.8° |
| Elevação da temperatura | 80℃ máximo |
| Temperatura ambiental | -20℃ Max∼+50℃ |
| Resistência de isolação | 100M ΩMin., 500VDC |
| Força dielétrica | 500VAC para 1 minuto |
| Jogo radial do eixo | 0.02Max (450g-load) |
| Jogo axial do eixo | 0.08Max (450g-load) |
| Força radial máxima | 220N (20mm da flange) |
| Máximo Asial Força | 60N |
Especificação elétrica:
| Modelo No | Ângulo da etapa (°) | Tensão avaliado (V) | (a) atual avaliado | Resistência da fase (Ω) | Indutância da fase (mH) | Guardando o torque (Kg.cm) | Torque do retém (g.cm máximos) | Inércia do rotor (² de g.cm) | Comprimento do motor (milímetros) | Ligações não. | Peso do motor (quilogramas) |
| 86HS65-3004 | 1,8 | 3,3 | 3 | 1,1 | 6,5 | 28 | 800 | 1000 | 65 | 4 | 1,7 |
| 86HS68-4004 | 1,8 | 1,3 | 4 | 0,33 | 1,6 | 35 | 1000 | 1200 | 68 | 4 | 1,7 |
| 86HS78-4004 | 1,8 | 1,5 | 4 | 0,38 | 2,5 | 35 | 1200 | 1400 | 78 | 4 | 2,3 |
| 87HS78-4204 | 1,8 | 1,9 | 4,2 | 0,45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2,3 |
| 87HS78-6008 | 1,8 | 3,0 | 6 | 0,5 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2,3 |
| 86HS82-4504 | 1,8 | 1,4 | 4,5 | 0,32 | 2,8 | 45 | 1300 | 1500 | 82 | 4 | 2,5 |
| 86HS82-5608 | 1,8 | 2,0 | 5,6 | 0,35 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2,5 |
| 86HS100-5004 | 1,8 | 2,5 | 5 | 0,5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3,2 |
| 86HS100-5008 | 1,8 | 2,5 | 5 | 0,5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3,2 |
| 86HS118-6004 | 1,8 | 3,6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3,7 |
| 86HS118-5608 | 1,8 | 3,4 | 5,6 | 0,6 | 6 | 85 | 2400 | 2700 | 156 | 8 | 3,7 |
| 86HS156-5504 | 1,8 | 3,9 | 5,5 | 0,7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5,5 |
| 86HS156-6204 | 1,8 | 3,6 | 6,2 | 0,75 | 9 | 122 | 3600 | 4000 | 156 | 8 | 5,5 |
| Acima somente para produtos representativos, os produtos do pedido especial podem ser feitos de acordo com o pedido do cliente. | |||||||||||
Dimensões: Diagrama de fiação:
(Unit=mm)
Canbe L1 e L2 personalizado de acordo com as exigências de clientes.
Uma vasta gama de aplicação:
Nosso motor deslizante é amplamente utilizado na máquina de gravura, no plotador do corte, na máquina de matéria têxtil, na impressora 3D, em dispositivos médicos, em equipamento de iluminação da fase, em robô, em máquina do CNC, em fonte da música e no outro equipamento automático industrial.
