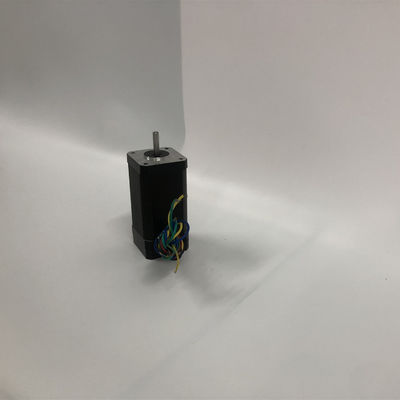

Motor sem escova 669W 4000rpm 220VAC da C.C. do CE 80mm com para o instrumento médico
Especificação geral:
| Artigo | Especificação |
| Tipo de Widing | Estrela/delta |
| Ângulo de efeito hall | ângulo de um electrice de 120 graus |
| Runout do eixo | 0.03mm |
| Jogo radial | 0.03mm/50g |
| Jogo de extremidade | 0.03mm/50g |
| Força radial máxima | 35N/20mm da flange |
| Força axial máxima | 30N |
| Classe da isolação | Classe B |
| Classe do IP | IP 40 |
| Força dielétrica | 500VDC para um minuto |
| Resistência de isolação | 100MΩmin 500VDC |
Especificação elétrica:
| Modelo | Fase não. | Tensão avaliado (VDC) | Velocidade avaliado (RPM) | Torque avaliado (N.m) | Poder avaliado (W) | Massa (quilogramas) | Comprimento de corpo (milímetros) |
| DW90BLDC73-48200 | 3 | 48 | 3000 | 0,67 | 200 | 2,10 | 73 |
| DW90BLDC103-48400 | 3 | 48 | 3000 | 1,34 | 400 | 3,30 | 103 |
| DW90BLDC103-48401 | 3 | 48 | 3000 | 2,01 | 600 | 4,50 | 133 |
Dimensões:
(Unit=mm)
Conexão elétrica:
| Ligação não. | Cor da ligação | Calibre da ligação | Função | Descrição |
| 1 | Vermelho | UL3266/28AWG | VCC+5VDC | TENSÃO DE FONTE PARA SENSORES DE SALÃO |
| 2 | Preto | Terra | MOÍDO PARA SENSORES DE SALÃO | |
| 3 | Amarelo | SALÃO A | SINAL DE SALÃO A | |
| 4 | Verde | SALÃO B | SINAL DE SALÃO B | |
| 5 | Azul | UL3266/20AWG | SALÃO C | SINAL DE SALÃO C |
| 1 | Amarelo | FASE U | FASE U DO MOTOR | |
| 2 | Verde | FASE V | FASE V DO MOTOR | |
| 3 | Azul | FASE W | FASE W DO MOTOR |
