mtor deslizante do nema 34 de alta qualidade de 86mm e motor deslizante 4.5N.m do sero da etapa do laço fechado do motorista
Modelo: 86HSE4N-BC38
Guardando o torque: 4.5N.m
Tamanho: nema 34
Definição do codificador: 1000 linhas
Motorista apropriado: HSS86
Motor deslizante e motorista de laço fechado:
Características:
1. A posição de correção de erros e nunca perde etapas
2. Resposta rápida e aceleração perfeita, torque alto na alta velocidade
3. Ajuste atual automático baseado na carga, aumentação da mais baixa temperatura
4. Sobrecarga, sobretensão e da posição função da proteção da diferença ultra
5. A frequência da resposta de pulsos pode alcançar 200KHZ
6. escolha de 16 microsteps dos tipos, o 51200microsteps/rev o mais alto.
7. Série 4.5N.m do nema 34 da movimentação, 8N.m, motor deslizante de laço fechado de 12N.m
8. Escala da tensão: AC20V~80V, DC30V-110V
9. Parâmetro ajustável com porto RS232
Parâmetros elétricos:
| Modo | Ângulo da etapa | (a) atual | Resistência (Ω±10%) |
Indutância (mH±20%) |
Guardando o torque (N.m) |
Comprimento do motor (milímetro) |
Codificador Definição (PPR) |
Peso (quilogramas) |
motorista do suitbale |
| 42HSE05N-D24 | 1.8° | 1,5 | 2,8 | 5,5 | 0,55 | 48 | 1000 | 0,45 | HSS42 |
| 57HSE2N-D25 | 1.8° | 4,2 | 0,5 | 1,8 | 2 | 76 | 1000 | 1,15 | HSS57 |
| 60HSE3N-D25 | 1.8° | 5 | 0,45 | 1,8 | 3 | 88 | 1000 | 1,55 | HSS60 |
| 86HSE4N-BC38 | 1.8° | 6,0 | 0,45 | 3,7 | 4,5 | 82 | 1000 | 2,65 | HSS86, HSS758 |
| 86HSE8N-BC38 | 1.8° | 6,0 | 0,44 | 3,7 | 8,5 | 118 | 1000 | 4,0 | HSS86, HSS758 |
| 86HSE12N-BC38 | 1.8° | 6,0 | 0,45 | 5,2 | 12 | 156 | 1000 |
5,65 |
HSS86, HSS758 |
| 110 HCE 12 N.B. 39 | 1.2° | 4,2 | 1,2 | 13 | 12 | 139 | 1000 | 8 | 3HSS2260 |
| 110 HCE 16 N.B. 39 | 1.2° | 6,4 | 0,9 | 9,5 | 16 | 180 | 1000 | 10 | 3HSS2260 |
| 110 HCE 20 N.B. 39 | 1.2° | 4,2 | 1,88 | 18 | 20 | 221 | 1000 | 12 | 3HSS2260 |
| 130 HCE 36 N.B. 45 | 1.2° | 8,5 | 0,93 | 13,1 | 36 | 230 | 1000 | 20 | 3HSS2260 |
| 130 HCE 50 N.B. 45 | 1.2° | 8,5 | 1,82 | 18,5 | 50 | 282 | 1000 | 24 | 3HSS2260 |
Dimensão do motor:
Tamanho da instalação do motorista: (milímetro)

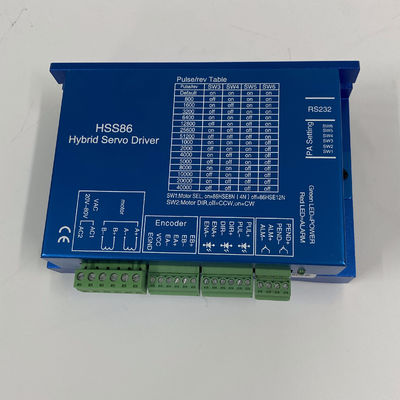

Motorista Wring Diagram:
Seleção de Microstep:
|
Micorstep/rev |
SW3 |
SW4 |
SW5 |
SW6 |
|
Defeito (400) |
em |
em |
em |
em |
|
800 |
fora |
em |
em |
em |
|
1600 |
em |
fora |
em |
em |
|
3200 |
fora |
fora |
em |
em |
|
6400 |
em |
em |
fora |
em |
|
12800 |
fora |
em |
fora |
em |
|
25600 |
em |
fora |
fora |
em |
|
51200 |
fora |
fora |
fora |
em |
|
1000 |
em |
em |
em |
fora |
|
2000 |
fora |
em |
em |
fora |
|
4000 |
em |
fora |
em |
fora |
|
5000 |
fora |
fora |
em |
fora |
|
8000 |
em |
em |
fora |
fora |
|
10000 |
fora |
em |
fora |
fora |
|
20000 |
em |
fora |
fora |
fora |
|
40000 |
fora |
fora |
fora |
fora |
Curva do torque/frequência:
Aplicações:
O motor deslizante é aplicado extensamente na máquina de gravura, na máquina de matéria têxtil, na impressora 3D, em instrumentos médicos, em equipamento da luz da fase, em robô, em CNC, em fonte da música, e no outro equipamento automático industrial.
