Parâmetros de Eelctrical do motor:
| Modo | Ângulo da etapa | (a) atual | Resistência (Ω±10%) | Indutância | Terra arrendada | Motor | Codificador | Peso (quilogramas) |
| (±20%do mH) | torque (N.m) | comprimento (milímetros) | Definição (PPR) | |||||
| 57HSE1N-D25 | ° 1,8 | 4,2 | 0,4 | 1,2 | 1,2 | 88 | 1000 | 0,9 |
| 57HSE2N-D25 | ° 1,8 | 4,2 | 0,5 | 1,8 | 2 | 108 | 1000 | 1,3 |
| 57HSE3N-D25 | ° 1,8 | 4 | 0,9 | 4 | 3 | 144 | 1000 | 1,9 |
Características:
1. A posição de correção de erros e nunca perde etapas
2. Resposta rápida e aceleração perfeita, torque alto na alta velocidade
3. Ajuste atual automático baseado na carga, aumentação da mais baixa temperatura
4. Sobrecarga, sobretensão e da posição função da proteção da diferença ultra
5. A frequência da resposta de pulsos pode alcançar 200KHZ
6. escolha de 16 microsteps dos tipos, o 51200microsteps/rev o mais alto
7. Protocolo do modbus RTU do apoio em RS232, em posição e em controle de velocidade controlado por uma comunicação;

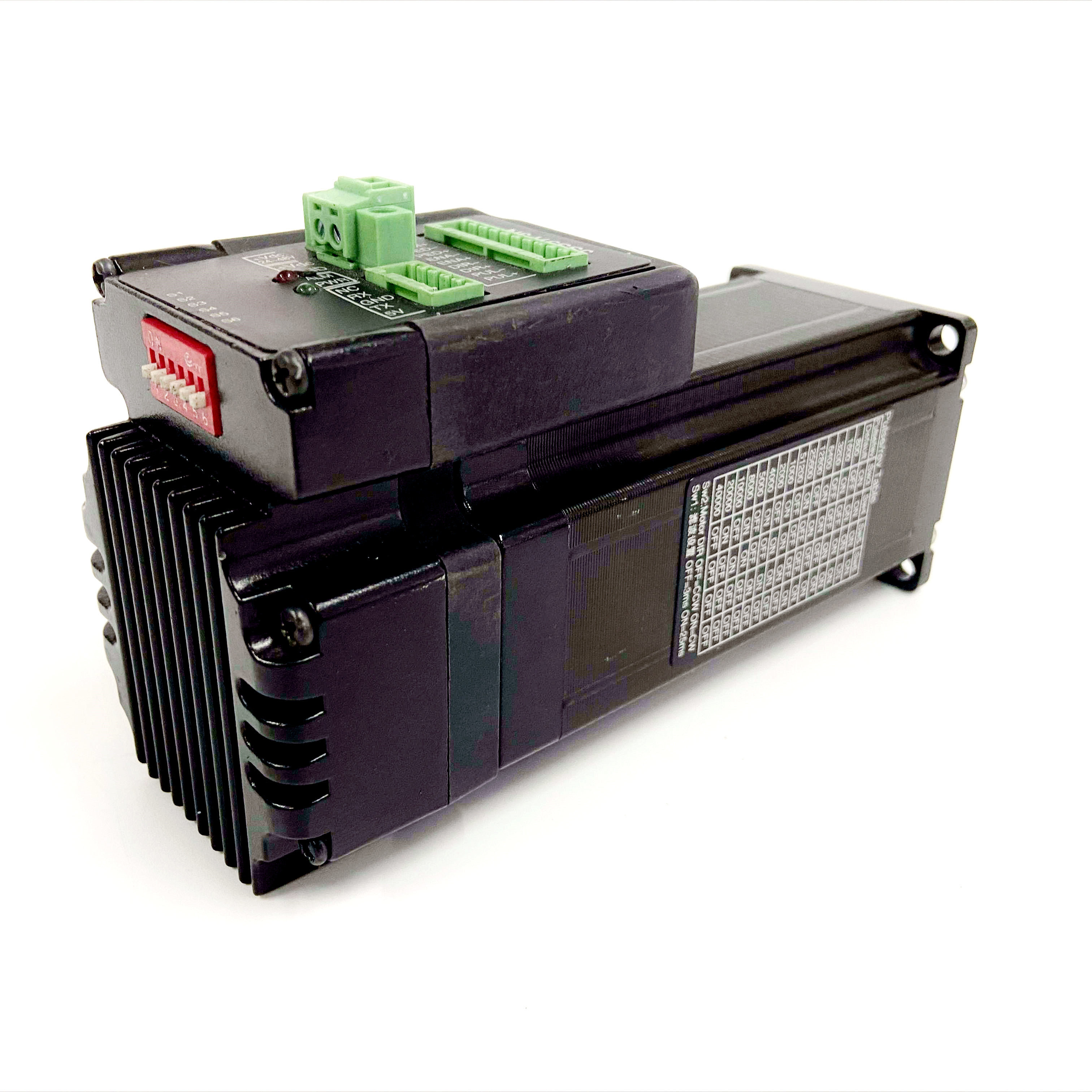

8. A série 2N.m do nema 23 da movimentação integrou o motor deslizante de laço fechado
9. Escala da tensão: DC24V~48V
Seleção de Microstep:
| Micorstep/rev | SW3 | SW4 | SW5 | SW6 |
| Defeito (400) | em | em | em | em |
| 6400 | em | em | fora | em |
| 12800 | fora | em | fora | em |
| 25600 | em | fora | fora | em |
| 51200 | fora | fora | fora | em |
| 1000 | em | em | em | fora |
| 2000 | fora | em | em | fora |
| 4000 | em | fora | em | fora |
| 5000 | fora | fora | em | fora |
| 8000 | em | em | fora | fora |
| 10000 | fora | em | fora | fora |
| 20000 | em | fora | fora | fora |
| 40000 | em | em | em | em |
Desenho do motor
